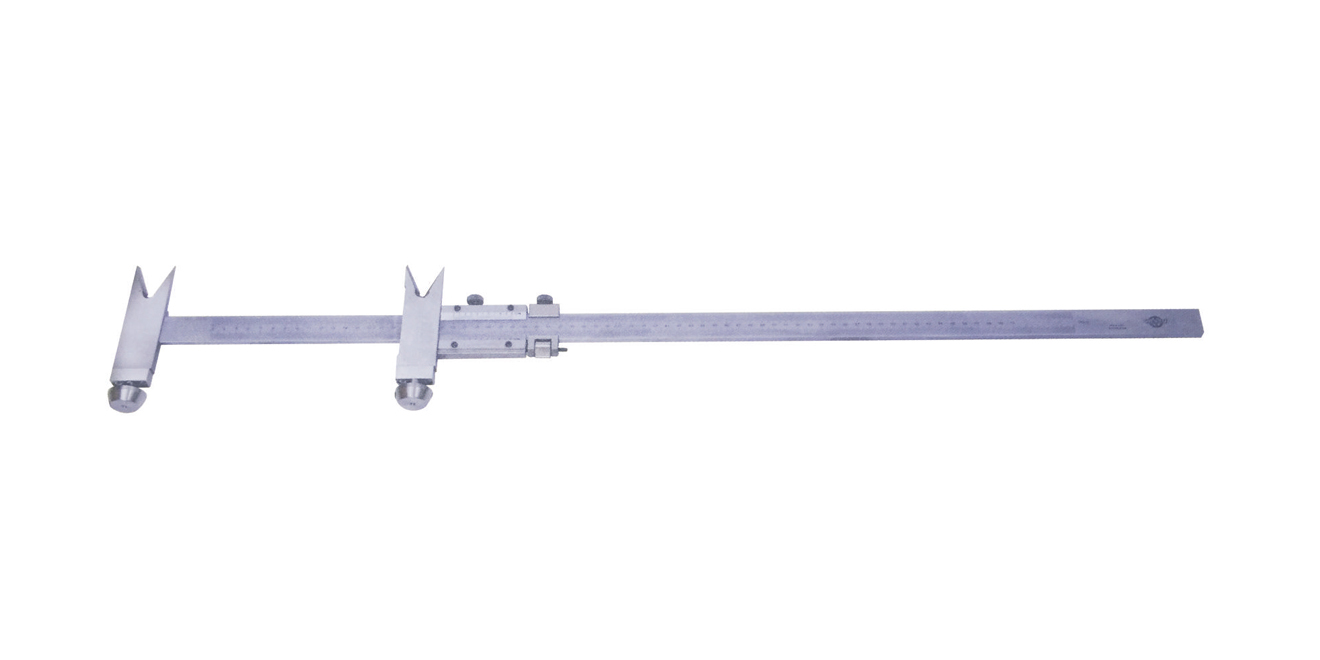

法蘭孔距卡尺

型號FCM
產地日本·Kanon

生成PDF下載

特點	適用于石油協會 (JPI) 標準內的尺寸測量通過更換四套測頭，可用于R11-R105，測量不同尺寸的環槽
用途	用于檢查高壓油管法蘭孔距測量法蘭環槽的中心直徑和墊片的中心直徑

單位：mm

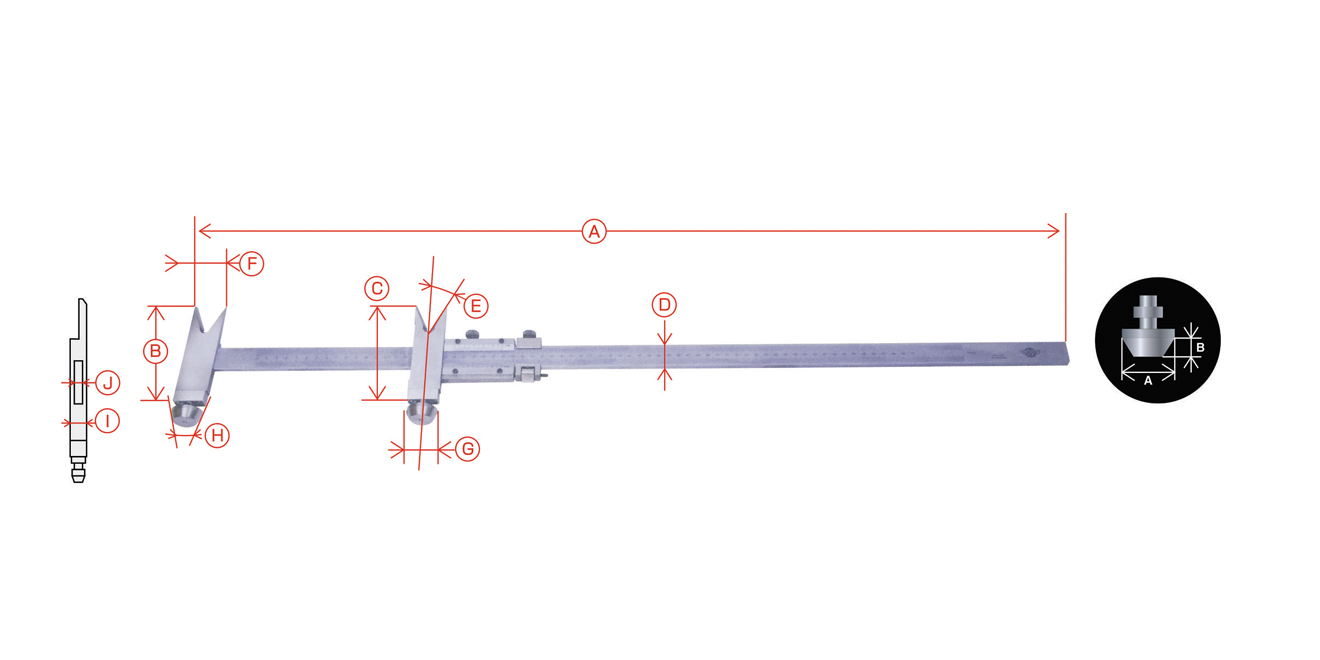

型號	測定范圍	最小讀值	誤差	A	B	C	D	E	F	G	H	I	J
FCM30	33~300	0.02	±0.04	500	135.5	115	25	23°	32	φ8、φ14、φ20、φ30	46°	12	6
FCM70	33~700	0.02	±0.06	900	135.5	115	25	23°	32	φ8、φ14、φ20、φ30	46°	12	6

測頭一覽表

測頭	槽的尺寸		環號數 （粗體字的環號數中心直徑是100mm以上）
測頭	寬度	深度	環號數 （粗體字的環號數中心直徑是100mm以上）
NO.1 8(A) X 4(B)	7.14	5.56	R11
NO.1 8(A) X 4(B)	8.74	6.35	R12~20、22、25、29、33、36、40、43、48、52、56、59、64、68、72、76、80
NO.2 14(A) X 6(B)	11.91	7.92	R21、23、24、26、27、30、31、34、35、37、39、41、44、45、49、53、57、61、65、69、82、84、92、99
	11.91	7.92
	13.49	9.52	R28、32、46、73、85
	15.09	11.13	R81
	16.69	11.13	R38、50、54、62、66、77、86、87
NO.3 20(A) X 7.5(B)	19.84	12.70	R42、47、70、74、88、89、93、94、95
NO.3 20(A) X 7.5(B)	23.01	14.27	R51、58、90、96、97、98
NO.4 30(A) X 7.5(B)	26.97	15.88	R63、78
	30.18	17.48	R55、67、71、100
	33.32	17.48	R60、75、91、101、102、103
	36.54	20.62	R79、104、105
