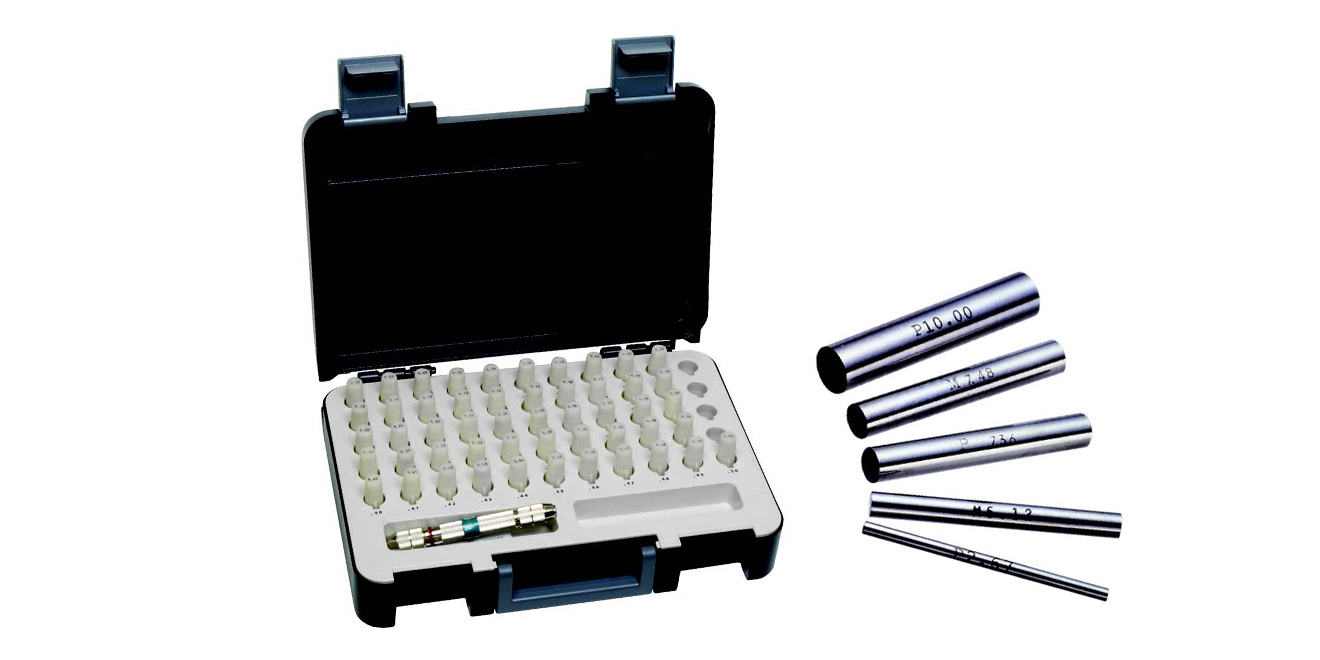

PM系列精度及規格
| 表示規格 | 尺寸區分 | 長度 | 徑精度(μm) | 圓度(μm) | 直徑不同(μm) | 硬度(HV) |
|---|---|---|---|---|---|---|
| 0.20……0.99 | 0.001間隔 | 40 | ±0~2 | 1.0 | 2.0 | 720以上 |
| 1.00……2.69 | 0.001間隔 | 50 | ±0~2 | 1.0 | 2.0 | 720以上 |
| 2.70……10.00 | 0.001間隔 | 50 | ±0~2 | 1.0 | 2.0 | 650以上 |

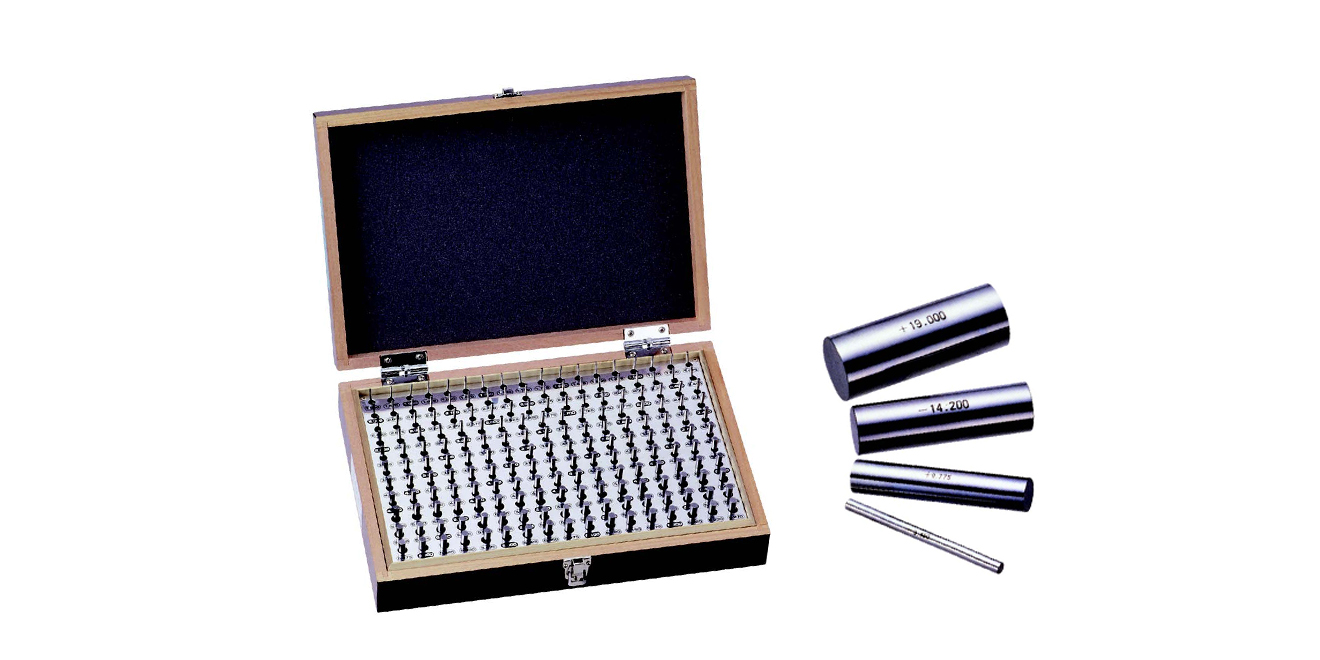

PG系列精度及規格
| 表示規格 | 尺寸區分 | 長度 | 徑精度(μm) | 圓度(μm) | 直徑不同(μm) | 硬度(HV) |
|---|---|---|---|---|---|---|
| 0.100……0.190 | 0.010間隔 | 20 |
+表示規格 +2~5 -表示規格 -2~5 |
1.5 | 3.0 | 720以上 |
| 0.200……0.290 | 0.010間隔 | 40 | 1.5 | 3.0 | 720以上 | |
| 0.300……0.975 | 0.025間隔 | 40 | 1.5 | 3.0 | 720以上 | |
| 1.000……2.675 | 0.025間隔 | 50 | 1.5 | 3.0 | 720以上 | |
| 2.700……12.975 | 0.025間隔 | 50 | 1.5 | 3.0 | 650以上 | |
| 0.200……0.290 | 0.100間隔 | 50 | ※ | 1.5 | 3.0 | 650以上 |
