| 特點 |
|
| 用途 |
|
| 表示規格 | 尺寸區分 | 長度 | 徑精度(μm) | 圓度(μm) | 直徑不同(μm) | 硬度(HV) |
|---|---|---|---|---|---|---|
| 0.07……0.09 | 0.01間隔 | 3/41 | ±0.5 | 0.5 | 1.0 | 720以上 |
| 0.10……0.29 | 3/41 | ±1.0 | 720以上 | |||
| 0.30……0.49 | 10/48 | ±1.0 | 720以上 | |||
| 0.50……0.99 | 20/58 | ±1.0 | 720以上 | |||
| 1.00……2.69 | 30/71 | ±1.0 | 720以上 | |||
| 2.70……5.00 | 30/71 | ±1.0 | 650以上 | |||
| 5.01……10.00 | 30/76 | ±1.0 | 650以上 |
AG-0B內的1.00的針規長20mm全長58mm
從端面5mm以內精度不保證

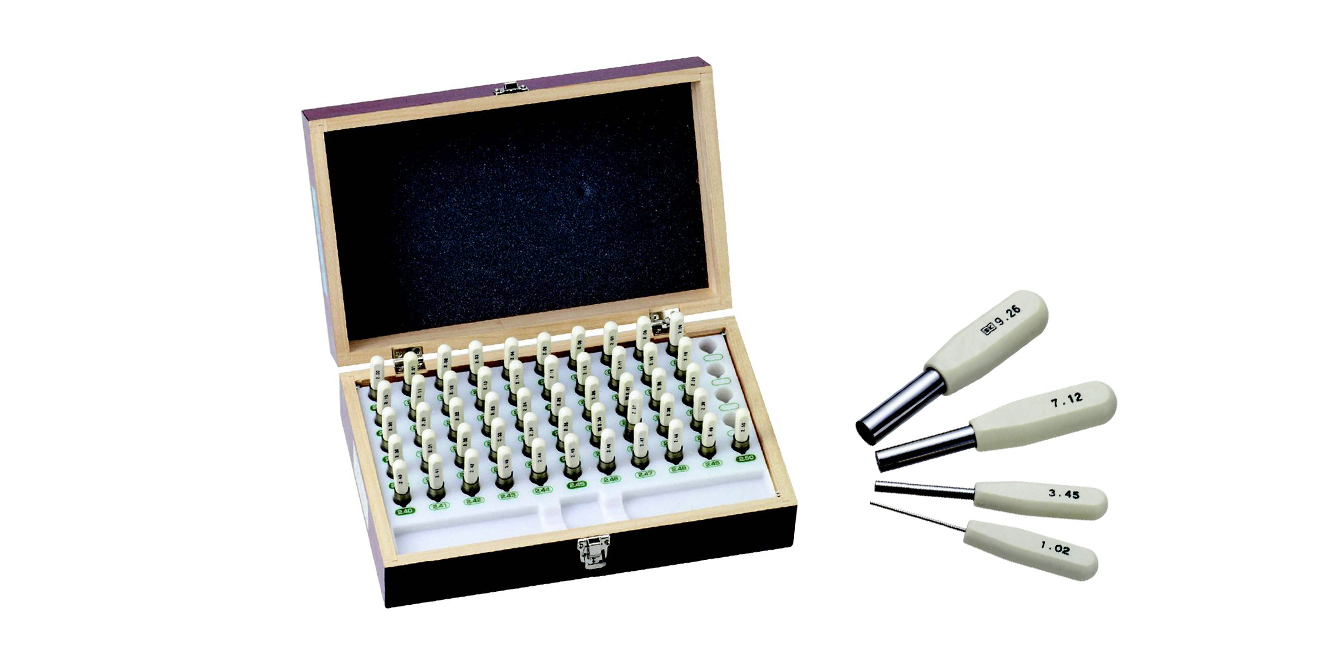

| AG系列（0.01mm間隔） | |||||
|---|---|---|---|---|---|
| 套裝品號 | 量規尺寸(表示徑規格：mm) | 數量 | 套裝品號 | 量規尺寸(表示徑規格：mm) | 數量 |
| AG-0A | 0.20·0.21·0.22……0.50 | 31 | AG-5A | 5.00·5.10·5.02……5.50 | 51 |
| AG-0B | 0.50·0.51·0.52……1.00 | 51 | AG-5B | 5.50·5.51·5.52……6.00 | 51 |
| AG-1A | 1.00·1.10·1.02……1.50 | 51 | AG-6A | 6.00·6.10·6.02……6.50 | 51 |
| AG-1B | 1.50·1.51·1.52……2.00 | 51 | AG-6B | 6.50·6.51·6.52……7.00 | 51 |
| AG-2A | 2.00·2.10·2.02……2.50 | 51 | AG-7A | 7.00·7.10·7.02……7.50 | 51 |
| AG-2B | 2.50·2.51·2.52……3.00 | 51 | AG-7B | 7.50·7.51·7.52……8.00 | 51 |
| AG-3A | 3.00·3.10·3.02……3.50 | 51 | AG-8A | 8.00·8.10·8.02……8.50 | 51 |
| AG-3B | 3.50·3.51·3.52……4.00 | 51 | AG-8B | 8.50·8.51·8.52……9.00 | 51 |
| AG-4A | 4.00·4.10·4.02……4.50 | 51 | AG-9A | 9.00·79.10·9.02……9.50 | 51 |
| AG-4B | 4.50·4.51·4.52……5.00 | 51 | AG-9B | 9.50·9.51·9.52……10.00 | 51 |
